κατηγορία Φ IM μεταβλητό IEC 60034-30 380V IP55 μηχανών συχνότητας B3

  • 380V IP55 Class F IM B3 Variable Frequency Motor IEC 60034-30
  • 380V IP55 Class F IM B3 Variable Frequency Motor IEC 60034-30
Τόπος καταγωγής Κίνα
Μάρκα Simo Motor
Πιστοποίηση 3C,CE,GOST,CNAS,UL,QMS,EMS
Αριθμό μοντέλου YVFE3/YVFE2/YVFE4 σειράς υψηλής αποδοτικότητας τριφασική ασύγχρονη μηχανή συχνότητας της LV μεταβλητ
Ποσότητα παραγγελίας min 1
Συσκευασία λεπτομέρειες Στερεά ξύλινη συσκευασία
Χρόνος παράδοσης 50-60 εργάσιμες ημέρες
Όροι πληρωμής T/T
Λεπτομέρειες
Τύπος Μεταβλητή μηχανή συχνότητας Πλαίσιο H80-H355
Τάση 380V, 400V, 415V, 660V, 690V, 220/380V, 380/660V, 400/690V Αριθ. Από τους πόλους 2P, 4P, 6P, 8P, 10P, 12P
Βαθμός αποδοτικότητας Βαθμός 2 IEC 60034-30 (IE3) Βαθμός προστασίας IP55
Δύναμη 0.18kW-315kW Συχνότητα Μεταβλητός έλεγχος ταχύτητας συχνότητας
Πρότυπα JB, ΔΗΛ. Δροσίζοντας τύπος Ολοκληρωμένο κύκλωμα 416
Τύπος Mouting IM B3, IMB35, IM B5, IM V1
Υψηλό φως

IM μεταβλητή μηχανή συχνότητας B3

,

Μηχανή συχνότητας IEC 60034-30 μεταβλητή

,

IP55 μεταβλητή μηχανή συχνότητας
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

κατηγορία Φ IM μεταβλητό IEC 60034-30 380V IP55 μηχανών συχνότητας B3



Μεταβλητά τεχνικά πλεονεκτήματα μηχανών συχνότητας

YVFE3-σειρές η μηχανή είναι μια μεταβλητή συχνότητα και μια ταχύτητα-ρυθμίζοντας τριφασική ασύγχρονη μηχανή που προέρχονται από τη μηχανή σειράς YE3, η οποία θα μπορούσε εντελώς να αντικαταστήσει YJTG, YVF2, YVFE2 - χαμηλής τάσης μεταβλητή συχνότητα σειράς ταχύτητα-που ρυθμίζει τις τριφασικές ασύγχρονες μηχανές.



Μεταβλητά χαρακτηριστικά γνωρίσματα μηχανών συχνότητας

Ο ρυθμίζοντας συνδεδεμένος συστήματα μετατροπέας συχνότητας ταχύτητας και η υψηλής απόδοσης μεταβλητή συχνότητα σειράς YVFE3 ταχύτητα-που ρυθμίζει την τριφασική ασύγχρονη μηχανή, έναντι άλλων ρυθμίζοντας συστημάτων ταχύτητας, έχουν τα πλεονεκτήματα της σημαντικής ενέργειας - επίδραση αποταμίευσης, καλή ρυθμίζοντας εκτέλεση ταχύτητας, ευρεία σειρά ταχύτητας, χαμηλού θορύβου, χαμηλή δόνηση, εύκολος εξοπλισμός με τους διάφορους αναστροφείς στο εσωτερικό και στο εξωτερικό.



Όροι λειτουργίας

Η περιβαλλοντική θερμοκρασία είναι -15℃~+40℃ Ύψος ≤1KM και μηνιαία μέση υγρασία ≤90% αέρα (εάν η θερμοκρασία είναι 25℃).



Μεταβλητή εφαρμογή μηχανών συχνότητας

Συνήθως χρησιμοποιημένος στους ανεμιστήρες, τις αντλίες, τους συμπιεστές και τους εξοπλισμούς θέρμανσης.

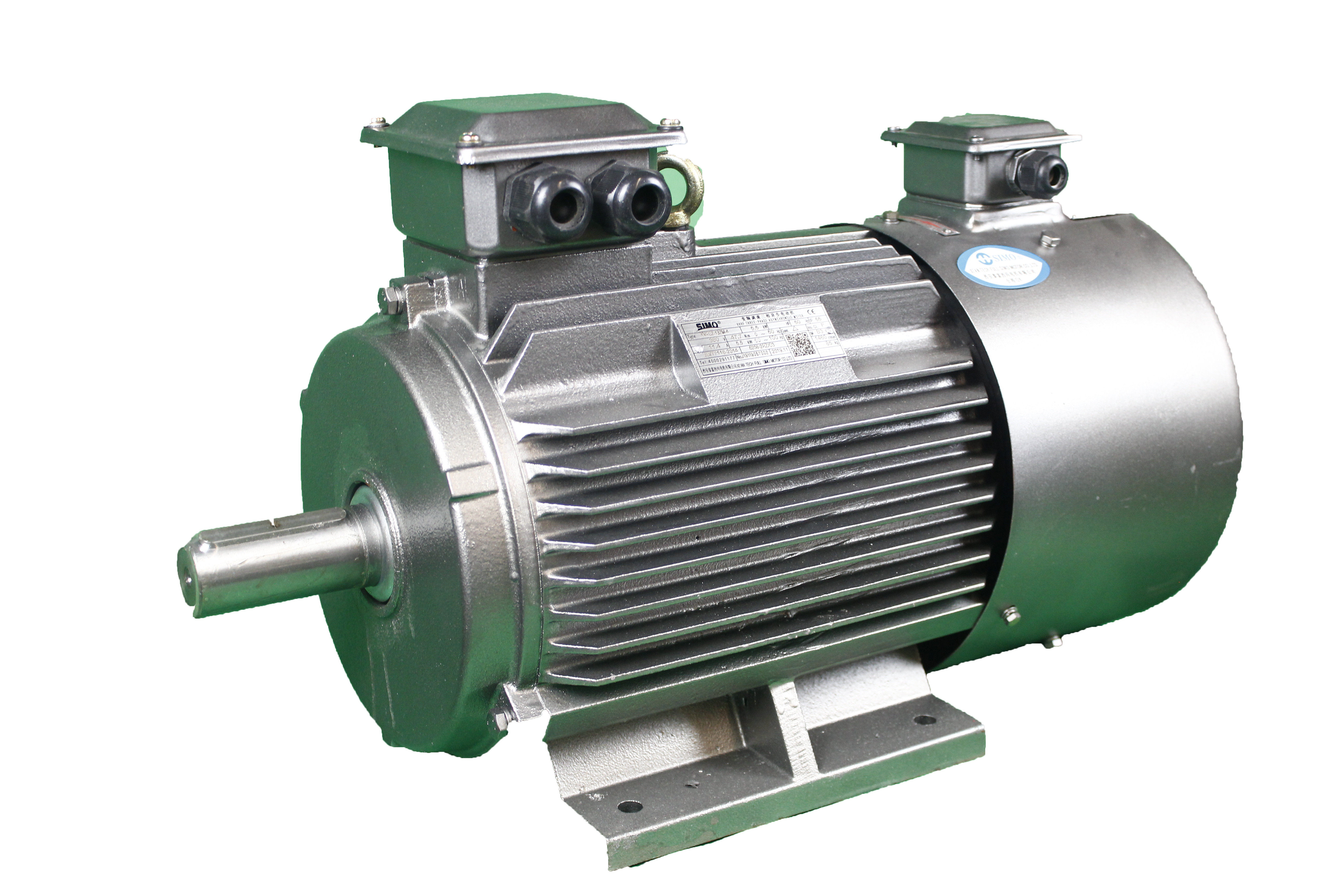

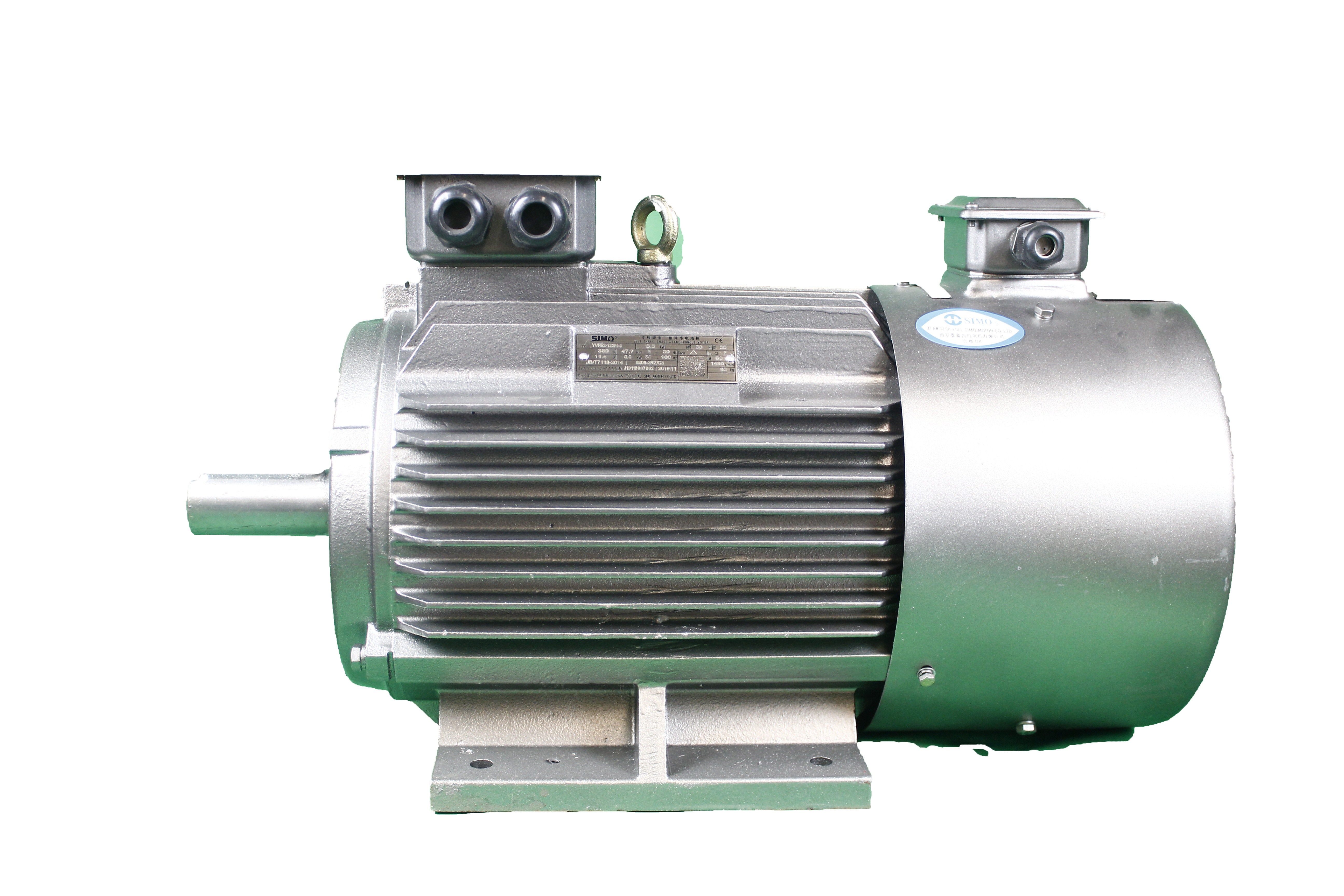

Επίδειξη σχεδιαγράμματος

κατηγορία Φ IM μεταβλητό IEC 60034-30 380V IP55 μηχανών συχνότητας B3 0κατηγορία Φ IM μεταβλητό IEC 60034-30 380V IP55 μηχανών συχνότητας B3 1

Διαθέσιμοι τύποι των YVFE3



Τύπος

Εκτιμημένη δύναμη

KW

Εκτιμημένο ρεύμα

Α

Ταχύτητα

r/min

Αποδοτικότητα

%

Παράγοντας δύναμης

Cosφ



Κλειδωμένη ροπή



Κλειδωμένος

τρέχων



Μέγιστη ροπή

Εκτιμημένος

Ροπή

Ν•μ

Στιγμή της αδράνειας

κλ•τετρ.μέτρο

No-Load θόρυβος

DB (Α)

Βάρος

Κλ



Εκτιμημένος

Ροπή



Εκτιμημένος

Τρέχων



Εκτιμημένη ροπή
Σύγχρονη ταχύτητα 3000r/min
Yvfe3-80m1-2 0,75 1.8 2880 80.7 0,82 2.3 7.0 2.3 2 -- 79 17
Yvfe3-80m2-2 1.1 2.5 2880 82.7 0,83 2.2 7.6 2.3 4 -- 79 18
Yvfe3-δεκαετία του '90-2 1.5 3.3 2890 84.2 0,84 2.2 7.9 2.3 5 -- 84 24
Yvfe3-90l-2 2.2 4.7 2890 85.9 0,85 2.2 7.9 2.3 7 -- 84 27
Yvfe3-100l-2 3 6.2 2910 87.1 0,87 2.2 8.5 2.3 10 -- 91 36
Yvfe3-112m-2 4 8.0 2910 88.1 0,88 2.2 8.5 2.3 13 -- 93 47
Yvfe3-132s1-2 5.5 10.6 2945 89.2 0,88 2.0 8.5 2.3 17.5 0,01 96 66
Yvfe3-132s2-2 7.5 14.4 2940 90.1 0,88 2.0 8.5 2.3 23.8 0,02 96 70
Yvfe3-160m1-2 11 20.6 2950 91.2 0,89 2.0 8.5 2.3 35.0 0,05 98 127
Yvfe3-160m2-2 15 27.9 2950 91.9 0,89 2.0 8.5 2.3 47.8 0,06 98 137
Yvfe3-160l-2 18.5 34.2 2950 92.4 0,89 2.0 8.5 2.3 58.9 0,07 98 141
Yvfe3-180m-2 22 40.5 2960 92.7 0,89 2.0 8.2 2.3 70.0 0,11 100 202
Yvfe3-200l1-2 30 54.9 2970 93.3 0,89 2.0 7.6 2.3 95.5 0,17 101 258
Yvfe3-200l2-2 37 67.4 2975 93.7 0,89 2.0 7.6 2.3 117.8 0,20 101 278
Yvfe3-225m-2 45 80.8 2975 94.0 0,90 2.0 8.0 2.3 143.2 0,27 103 316
Yvfe3-250m-2 55 98.5 2970 94.3 0,90 2.0 8.0 2.3 175.0 0,39 106 418
Yvfe3-280s-2 75 134 2980 94.7 0,90 1.8 7.5 2.3 238.7 0,69 108 478
Yvfe3-280m-2 90 160 2980 95.0 0,90 1.8 7.5 2.3 286.5 0,82 108 548
Yvfe3-315s-2 110 195 2975 95.2 0,90 1.8 7.5 2.3 350.1 1.58 109 885
Yvfe3-315m-2 132 234 2975 95.4 0,90 1.8 7.5 2.3 420.2 1.78 109 975
Yvfe3-315l1-2 160 279 2975 95.6 0,91 1.8 7.5 2.3 509.3 2.04 115 1048
Yvfe3-315l-2 185 323 2975 95.7 0,91 1.8 7.5 2.3 588.9 2.27 115 1095
Yvfe3-315l2-2 200 349 2975 95.8 0,91 1.8 7.5 2.2 636.6 2.27 115 1095
Yvfe3-355m1-2 220 383 2980 95.8 0,91 1.6 7.5 2.2 700 2.86 115 1490
Yvfe3-355m-2 250 436 2980 95.8 0,91 1.6 7.5 2.2 795 3.27 115 1570
Yvfe3-355l1-2 280 488 2980 95.8 0,91 1.6 7.5 2.2 891 3.83 115 1670
Yvfe3-355l-2 315 549 2980 95.8 0,91 1.6 7.5 2.2 1002 4.03 115 1740
Σύγχρονη ταχύτητα 1500 r/min
Yvfe3-80m1-4 0,55 1.4 1435 80.8 0,75 2.4 6.6 2.3 4 -- 73 19
Yvfe3-80m2-4 0,75 1.8 1435 82.5 0,75 2.3 6.6 2.3 5 -- 73 20
Yvfe3-δεκαετία του '90-4 1.1 2.6 1440 84.1 0,76 2.3 6.8 2.3 7 -- 76 25
Yvfe3-90l-4 1.5 3.5 1440 85.3 0,77 2.3 7.0 2.3 10 -- 76 29
Yvfe3-100l1-4 2.2 5.0 1450 86.7 0,81 2.3 7.6 2.3 14 -- 79 35
Yvfe3-100l2-4 3 6.6 1450 87.7 0,82 2.3 7.6 2.3 19 -- 79 37
Yvfe3-112m-4 4 8.7 1450 88.6 0,82 2.2 7.8 2.3 25 -- 80 51
Yvfe3-132s-4 5.5 11.2 1470 89.6 0,83 2.0 7.9 2.3 35.0 0,04 86 72
Yvfe3-132m-4 7.5 15.0 1470 90.4 0,84 2.0 7.5 2.3 47.7 0,05 86 82
Yvfe3-160m-4 11 21.5 1475 91.4 0,85 2.2 7.7 2.3 70.0 0,10 90 130
Yvfe3-160l-4 15 28.8 1475 92.1 0,86 2.2 7.8 2.3 95.9 0,13 90 144
Yvfe3-180m-4 18.5 35.3 1480 92.6 0,86 2.0 7.8 2.3 117.7 0,18 91 192
Yvfe3-180l-4 22 41.8 1480 93.0 0,86 2.0 7.8 2.3 140.0 0,21 91 212
Yvfe3-200l-4 30 56.6 1475 93.6 0,86 2.1 7.3 2.3 191 0,33 92 254
Yvfe3-225s-4 37 69.6 1485 93.9 0,86 2.0 7.4 2.3 235.5 0,57 94 320
Yvfe3-225m-4 45 84.4 1485 94.2 0,86 2.0 7.4 2.3 286.5 0,64 94 347
Yvfe3-250m-4 55 102.7 1480 94.6 0,86 2.2 7.4 2.3 350.1 0,80 96 428
Yvfe3-280s-4 75 136 1490 95.0 0,88 2.0 6.9 2.3 477.4 1.65 99 512
Yvfe3-280m-4 90 163 1490 95.2 0,88 2.0 6.9 2.3 572.9 2.01 99 582
Yvfe3-315s-4 110 197 1485 95.4 0,89 2.0 7.0 2.2 700.3 3.33 105 885
Yvfe3-315m-4 132 236 1485 95.6 0,89 2.0 7.0 2.2 840.4 3.71 105 975
Yvfe3-315l1-4 160 285 1485 95.8 0,89 2.0 7.1 2.2 1019 4.31 109 1055
Yvfe3-315l-4 185 326 1485 95.9 0,90 2.0 7.1 2.2 1177 5.12 109 1159
Yvfe3-315l2-4 200 352 1485 96.0 0,90 2.0 7.1 2.2 1273 5.12 109 1159
Yvfe3-355m1-4 220 387 1490 96.0 0,90 2.0 7.1 2.2 1401 7.68 109 1495
Yvfe3-355m-4 250 440 1490 96.0 0,90 2.0 7.1 2.2 1592 8.51 109 1570
Yvfe3-355l2-4 280 492 1490 96.0 0,90 2.0 7.1 2.2 1783 9.62 109 1665
Yvfe3-355l-4 315 554 1490 96.0 0,90 2.0 7.1 2.2 2006 10.54 109 1757
Σύγχρονη ταχύτητα 1000 r/min
Yvfe3-80m1-6 0,37 1.1 928 73.5 0,70 1.9 6.0 2.0 4 -- 72 19
Yvfe3-80m2-6 0,55 1.5 928 77.2 0,72 1.9 6.0 2.1 5 -- 72 20
Yvfe3-δεκαετία του '90-6 0,75 2.1 950 78.9 0,71 2.0 6.0 2.1 7 -- 72 24
Yvfe3-90l-6 1.1 3.0 950 81.0 0,73 2.0 6.0 2.1 11 -- 72 27
Yvfe3-100l1-6 1.5 4.0 955 82.5 0,73 2.0 6.5 2.1 14 -- 76 33
Yvfe3-112m-6 2.2 5.7 955 84.3 0,74 2.0 6.6 2.1 21 -- 80 45
Yvfe3-132s-6 3 7.2 970 85.6 0,74 2.0 6.8 2.1 28.6 0,04 84 65
Yvfe3-132m1-6 4 9.5 970 86.8 0,74 2.0 6.8 2.1 38.2 0,05 84 72
Yvfe3-132m2-6 5.5 12.7 970 88.0 0,75 2.0 7.0 2.1 52.5 0,07 84 82
Yvfe3-160m-6 7.5 16.2 980 89.1 0,79 2.0 7.0 2.1 71.5 0,12 85 103
Yvfe3-160l-6 11 23.1 980 90.3 0,80 2.0 7.2 2.1 105.1 0,16 85 123
Yvfe3-180l-6 15 30.9 980 91.2 0,81 2.0 7.3 2.1 143.2 0,25 88 192
Yvfe3-200l1-6 18.5 37.8 985 91.7 0,81 2.0 7.3 2.1 176.7 0,39 88 249
Yvfe3-200l2-6 22 44.8 985 92.2 0,81 2.0 7.4 2.1 210.1 0,45 88 273
Yvfe3-225m-6 30 59.1 990 92.9 0,83 2.0 6.9 2.1 286.5 0,64 89 304
Yvfe3-250m-6 37 71.7 990 93.3 0,84 2.0 7.1 2.1 353.3 1.02 91 370
Yvfe3-280s-6 45 85.8 990 93.7 0,85 2.0 7.3 2.0 429.7 1.76 93 494
Yvfe3-280m-6 55 103 990 94.1 0,86 2.0 7.3 2.0 525.5 2.17 93 537
Yvfe3-315s-6 75 143 990 94.6 0,84 2.0 6.6 2.0 716.2 3.92 98 825
Yvfe3-315m-6 90 170 990 94.9 0,85 2.0 6.7 2.0 859.5 4.42 98 965
Yvfe3-315l1-6 110 207 990 95.1 0,85 2.0 6.7 2.0 1051 5.51 99 1075
Yvfe3-315l2-6 132 244 990 95.4 0,86 2.0 6.8 2.0 1261 6.81 99 1105
Yvfe3-355m1-6 160 296 990 95.6 0,86 1.8 6.8 2.0 1528 9.81 99 1520
Yvfe3-355m-6 185 341 990 95.7 0,86 1.8 6.8 2.0 1767 11.21 99 1620
Yvfe3-355m2-6 200 365 990 95.8 0,87 1.8 6.8 2.0 1910 12.15 99 1670
Yvfe3-355l1-6 220 401 990 95.8 0,87 1.8 6.8 2.0 2101 13.78 99 1750
Yvfe3-355l-6 250 456 990 95.8 0,87 1.8 6.8 2.0 2388 15.65 99 1800
Σύγχρονη ταχύτητα 750 r/min
Yvfe3-80m1-8 0,18 0,5 650 58.7 0,61 1.8 5.2 1.9 2 -- 72 --
Yvfe3-80m2-8 0,25 1.0 650 64.1 0,61 1.8 5.7 1.9 3 -- 72 --
Yvfe3-δεκαετία του '90-8 0,37 1.3 670 69.3 0,61 1.8 6.2 1.9 5 -- 72 --
Yvfe3-90l-8 0,55 1.7 670 73.0 0,61 1.8 5.9 2.0 7 -- 72 --
Yvfe3-100l1-8 0,75 2.3 690 75.0 0,67 1.8 6.2 2.0 10 -- 76 --
Yvfe3-100l2-8 1.1 3.1 690 77.7 0,69 1.8 6.2 2.0 14 -- 76 --
Yvfe3-112m-8 1.5 4.1 690 79.7 0,70 1.8 6.7 2.0 19 -- 80 --
Yvfe3-132s-8 2.2 5.7 710 81.9 0,71 1.8 6.7 2.0 28.0 0,04 84 56
Yvfe3-132m-8 3 7.5 710 83.5 0,73 1.8 6.9 2.0 38.2 0,05 84 69
Yvfe3-160m1-8 4 9.8 720 84.8 0,73 1.9 6.9 2.0 50.9 0,09 85 120
Yvfe3-160m2-8 5.5 13.1 720 86.2 0,74 1.9 6.9 2.0 70.0 0,12 85 130
Yvfe3-160l-8 7.5 17.4 720 87.3 0,75 1.9 6.6 2.0 95.5 0,17 85 137
Yvfe3-180l-8 11 25.2 730 88.6 0,75 2.0 6.6 2.0 140.0 0,25 88 192
Yvfe3-200l-8 15 33.5 730 89.6 0,76 2.0 6.8 2.0 191 0,36 88 233
Yvfe3-225s-8 18.5 41.0 730 90.1 0,76 1.9 6.8 2.0 235.5 0,54 89 263
Yvfe3-225m-8 22 47.3 730 90.6 0,78 1.9 7.0 2.0 280.1 0,64 89 295
Yvfe3-250m-8 30 63.2 730 91.3 0,79 1.9 6.7 2.0 382.0 0,97 91 353
Yvfe3-280s-8 37 77.5 740 91.8 0,79 1.9 6.7 2.0 471.1 1.61 93 497
Yvfe3-280m-8 45 93.9 740 92.2 0,79 1.9 6.7 2.0 573.0 1.85 93 588
Yvfe3-315s-8 55 112 740 92.5 0,81 1.8 6.8 2.0 700.3 3.93 98 1015
Yvfe3-315m-8 75 151 740 93.1 0,81 1.8 6.3 2.0 955.0 5.38 98 1115
Yvfe3-315l1-8 90 179 740 93.4 0,82 1.8 6.4 2.0 1146 6.40 99 1175
Yvfe3-315l2-8 110 218 740 93.7 0,82 1.8 6.4 2.0 1401 7.51 99 1295
Yvfe3-355m1-8 132 260 740 94.0 0,82 1.8 6.4 2.0 1681 11.80 99 1620
Yvfe3-355m2-8 160 314 740 94.3 0,82 1.8 6.4 2.0 2037 14.39 99 1720
Yvfe3-355l3-8 185 362 740 94.6 0,82 1.8 6.4 2.0 2356 16.55 99 1780
Yvfe3-355l-8 200 387 740 94.6 0,83 1.8 6.4 2.0 2547 18.71 99 1820
Σύγχρονη ταχύτητα 600 r/min
Yvfe3-315s-10 45 99.1 590 92.0 0,75 1.5 6.2 2.0 716.2 3.93 98 1015
Yvfe3-315m-10 55 121 590 92.0 0,75 1.5 6.2 2.0 875.4 4.78 98 1115
Yvfe3-315l1-10 75 162 590 92.8 0,76 1.5 5.8 2.0 1194 6.40 99 1175
Yvfe3-315l2-10 90 191 590 92.8 0,77 1.5 5.9 2.0 1433 7.51 99 1295
Yvfe3-355m-10 90 191 590 92.8 0,77 1.3 6.1 2.0 1433 9.80 99 1500
Yvfe3-355m1-10 110 230 590 93.2 0,78 1.3 6.1 2.0 1750 11.82 99 1520
Yvfe3-355m2-10 132 274 590 93.8 0,78 1.3 6.1 2.0 2101 14.42 99 1620
Yvfe3-355l-10 160 332 590 93.8 0,78 1.3 6.1 2.0 2547 17.88 99 1720
