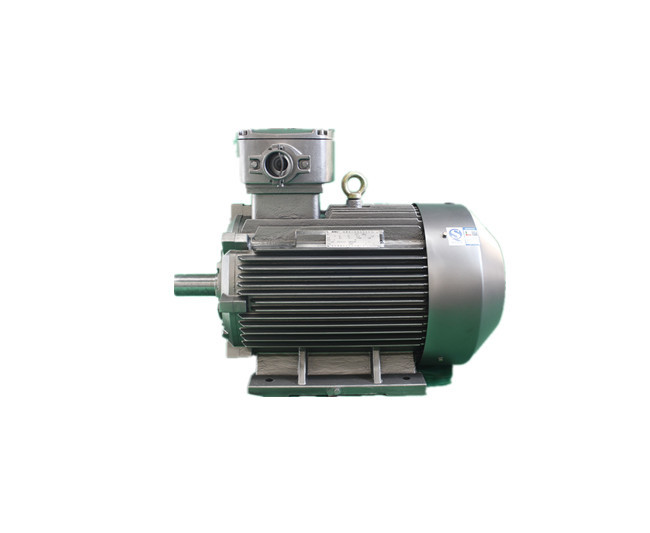

22kW 93,0% explosionproof ηλεκτρικός κινητήρας YBX3 180L-4 υψηλής αποδοτικότητας

  • 22kW 93.0% High Efficiency Explosion Proof Electric Motor YBX3 180L-4
Τόπος καταγωγής Κίνα
Μάρκα Simo Motor
Πιστοποίηση 3C, CE, GOST, CNAS,UL,QMS,EMS
Αριθμό μοντέλου YBX3 τριφασική ασύγχρονη μηχανή υψηλής αποδοτικότητας σειράς explosionproof
Ποσότητα παραγγελίας min 1
Συσκευασία λεπτομέρειες Στερεά ξύλινη συσκευασία
Χρόνος παράδοσης 50-60 εργάσιμες ημέρες
Όροι πληρωμής T/T
Λεπτομέρειες
Τύπος Ybx3-180l-4 explosionproof μηχανή Πλαίσιο H132-H355
Τάση 380V, 660V Αριθ. Από τους πόλους 2P, 4P, 6P, 8P, 10P
Σημάδι explosionproof Exd ΙΙ BT4 ΜΒ Δύναμη 90kw
Συχνότητα 50Hz Πρότυπα JB/T, IEC
δροσίζοντας τύπος IC411
Υψηλό φως

94.1% ηλεκτρικός κινητήρας υψηλής αποδοτικότητας

,

280M-2 explosionproof ηλεκτρικός κινητήρας

,

ηλεκτρικός κινητήρας υψηλής αποδοτικότητας 90KW
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

YBX3-180L-4-18.5kW-IP55-κατηγορία FIM b3-Exd ΙΙ τριφασική ασύγχρονη μηχανή υψηλής αποδοτικότητας BT4 ΜΒ explosionproof



Παράμετροι μηχανών



Τύπος: Ybx3-180l-4-22 FIM b3-Exd ΙΙ KW-IP55-κατηγορίας τριφασική ασύγχρονη μηχανή υψηλής αποδοτικότητας BT4 ΜΒ explosionproof
Εκτιμημένη δύναμη 22 Το κλειδωμένο ρεύμα εκτίμησε το ρεύμα 7.8
Εκτιμημένο ρεύμα 41.8 Η μέγιστη ροπή εκτίμησε τη ροπή 2.3
Ταχύτητα 1475 Εκτιμημένη ροπή 140
Αποδοτικότητα 93.0 Περιστροφική αδράνεια 0,25
Παράγοντας δύναμης 0,86 No-load θόρυβος 76
Κλειδωμένη ροπή/εκτιμημένη ροπή 2.0 Βάρος 246



Τεχνικά πλεονεκτήματα

Ybx3-180l-4-22 FIM b3-Exd ΙΙ KW-IP55-κατηγορίας τριφασική ασύγχρονη μηχανή υψηλής αποδοτικότητας BT4 ΜΒ explosionproof έχει τα χαρακτηριστικά 22 KW της εκτιμημένης δύναμης, 41,8 Α του εκτιμημένου ρεύματος, 1475 r/min της ταχύτητας, 93.0% της αποδοτικότητας, 0,86 Cosφ του παράγοντα δύναμης. Η κλειδωμένη εκτιμημένη ροπή ροπή της είναι 2,0 και το κλειδωμένο τρέχον/εκτιμημένο ρεύμα είναι 7,8 Α, η μέγιστη ροπή/η εκτιμημένη ροπή είναι 2,3, εκτίμησε τη ροπή είναι 140, η περιστροφική αδράνεια είναι 0,25, ο no-load θόρυβος είναι 76 και το βάρος είναι 246 κλ.



Αυτή η σειρά πυρίμαχης μηχανής συμφωνεί με το ηλεκτρικό κινητήρα περιστροφής GB/T 755: Εκτίμηση και απόδοση, ΜΒ 3836.1-2010 εκρηκτικό μέρος 1 περιβάλλοντος: Γενικές απαιτήσεις, ΜΒ 3836.2-2010 εκρηκτικό μέρος 2 περιβάλλοντος: Εξοπλισμοί που προστατεύονται από τη explosionproof κατοικία «δ» και MT451-2011 ανθρακωρυχείου explosionproof γενικοί τεχνικοί κανονισμοί απόδοσης ασφάλειας μηχανών χαμηλής τάσης τριφασικοί ασύγχρονοι. Τα πυρίμαχα σημάδια είναι: ExdMbⅠ, Exd Ⅱ AT4 ΜΒ, Exd Ⅱ BT4 ΜΒ, Exd Ⅰ ΜΒ.



Χαρακτηριστικά γνωρίσματα προϊόντων

Αυτή η σειρά μηχανής έχει τα πλεονεκτήματα της καλής explosionproof εκτέλεσης, της υψηλής αξιοπιστίας, της συμπαγούς δομής, των ασφαλών και περιβαλλοντικών χαρακτηριστικών, της χαμηλού δόνησης και του θορύβου, της εύκολων εγκατάστασης και της συντήρησης, κ.λπ.



Όροι λειτουργίας

Η περιβαλλοντική θερμοκρασία είναι -15℃~+40℃ Ύψος ≤1KM και μηνιαία μέση υγρασία ≤90% αέρα (εάν η θερμοκρασία είναι 25℃).



Ευρεία εφαρμογή

Αυτή η σειρά μηχανής εφάρμοσε σε όλα τα είδη γενικών μηχανημάτων, όπως οι εξοπλισμοί κίνησης του συμπιεστή, την υδραντλία, το θραυστήρα, το βαρούλκο, τα μηχανήματα μεταφορών, κ.λπ. Αυτή η σειρά μηχανής μπορεί να εφαρμοστεί στο υπαίθριο ή εσωτερικό, κλίμα οροπέδιων ή υγρό ή καυτό κλίμα.



Επίδειξη σχεδιαγράμματος

22kW 93,0% explosionproof ηλεκτρικός κινητήρας YBX3 180L-4 υψηλής αποδοτικότητας 0

Τα πλεονεκτήματά μας

Είμαστε μια αναπτυσσόμενη και κατασκευαστική επιχείρηση ειδικευμένη στις μεγάλες και μέσες, υψηλές και μηχανές χαμηλές τάσης, εναλλασσόμενου ρεύματος και συνεχούς ρεύματος, τις σύγχρονες μηχανές, τις μηχανές υψηλής αποδοτικότητας και τις explosionproof μηχανές ένας προμηθευτής ηλεκτρικών συστημάτων ενσωμάτωσε το σχέδιο και την κατασκευή μηχανών, τη μηχανική επεξεργασία, την πρότυπη κατασκευή και την αυτόματη πλήρη εφαρμοσμένη μηχανική. Τα προϊόντα μας ισχύουν κυρίως στη ηλεκτρική δύναμη, τον άνθρακα, το πετρέλαιο, να εξαγάγουν την εξερεύνηση, τη μεταλλουργία, τους σιδηροδρόμους, τις περιοχές μεταφορών, χημείας, γεωργίας, υδραυλικής δύναμης, ναυσιπλοΐας και υψηλής τεχνολογίας, η οποία είναι ο ενισχυτικός κατασκευαστής μηχανών που υποδεικνύεται ειδικά από το Υπουργείο σιδηροδρόμων.



Υπηρεσία που επεκτείνεται

Προτείναμε την έννοια υπηρεσιών «της προσαρμογής» σύμφωνα με τις πραγματικές ανάγκες των πελατών σε περίπτωση οποιωνδήποτε ειδικών απαιτήσεων. μπορείτε να υποβάλετε τις ειδικές απαιτήσεις και θα σχεδιάσουμε ένα αποκλειστικό σχέδιο σύμφωνα με τις απαιτήσεις σας. μας ελάτε σε επαφή με του συγκεκριμένων σχεδίου και της τιμής.



Διαθέσιμοι τύποι των YBX3



Τύπος



Εκτιμημένη δύναμη

KW



Εκτιμημένο ρεύμα

Α



Ταχύτητα

r/min



Αποδοτικότητα

%



Παράγοντας δύναμης

Cosφ

Κλειδωμένη ροπή

Κλειδωμένος

Τρέχων

Μέγιστη ροπή



Εκτιμημένη ροπή

Ν•μ



Στιγμή της αδράνειας

κλ•τετρ.μέτρο



No-load θόρυβος

DB (Α)



Βάρος

Κλ

Εκτιμημένος

Ροπή

Εκτιμημένος

Τρέχων

Εκτιμημένη ροπή
Σύγχρονη ταχύτητα 3000 (r/min)
Ybx3-132s1-2 5.5 10.6 2945 89.2 0,88 2.0 8.5 2.3 18 0,02 79 80
Ybx3-132s2-2 7.5 14.4 2940 90.1 0,88 2.0 8.5 2.3 24 0,03 79 85
Ybx3-160m1-2 11 20.6 2950 91.2 0,89 2.0 8.5 2.3 35 0,06 81 170
Ybx3-160m2-2 15 27.9 2950 91.9 0,89 2.0 8.5 2.3 48 0,08 81 180
Ybx3-160l-2 18.5 34.2 2950 92.4 0,89 2.0 8.5 2.3 59 0,09 81 195
Ybx3-180m-2 22 40.5 2965 92.7 0,89 2.0 8.5 2.3 70 0,13 83 230
Ybx3-200l1-2 30 54.9 2970 93.3 0,89 2.0 8.5 2.3 96 0,22 84 300
Ybx3-200l2-2 37 67.4 2975 93.7 0,89 2.0 8.5 2.3 118 0,26 84 320
Ybx3-225m-2 45 80.8 2975 94.0 0,90 2.0 8.0 2.3 143 0,34 86 360
Ybx3-250m-2 55 98.5 2980 94.3 0,90 2.0 8.0 2.3 175 0,76 89 490
Ybx3-280s-2 75 133.7 2980 94.7 0,90 1.8 7.5 2.3 239 0,92 91 640
Ybx3-280m-2 90 159.9 2980 95.0 0,90 1.8 7.5 2.3 287 1.11 91 695
Ybx3-315s-2 110 195.1 2975 95.2 0,90 1.8 7.5 2.3 350 1.58 92 1050
Ybx3-315m-2 132 233.6 2975 95.4 0,90 1.8 7.5 2.3 420 1.78 92 1180
Ybx3-315l1-2 160 279.4 2975 95.6 0,91 1.8 7.5 2.3 509 2.04 92 1240
Ybx3-315l2-2 200 348.6 2975 95.8 0,91 1.8 7.5 2.2 637 2.33 92 1260
Ybx3-355m-2 250 435.7 2985 95.8 0,91 1.6 7.5 2.2 796 3.27 100 1815
Ybx3-355l-2 315 549.0 2985 95.8 0,91 1.6 7.5 2.2 1003 4.04 100 1975
Σύγχρονη ταχύτητα 1500 (r/min)
Ybx3-132s-4 5.5 11.2 1470 89.6 0,83 2.0 7.9 2.3 35 0,06 71 90
Ybx3-132m-4 7.5 15.0 1470 90.4 0,84 2.0 7.5 2.3 48 0,07 71 100
Ybx3-160m-4 11 21.5 1475 91.4 0,85 2.2 7.7 2.3 70 0,13 73 170
Ybx3-160l-4 15 28.8 1475 92.1 0,86 2.2 7.8 2.3 96 0,17 73 190
Ybx3-180m-4 18.5 35.3 1480 92.6 0,86 2.0 7.8 2.3 118 0,23 76 225
Ybx3-180l-4 22 41.8 1480 93.0 0,86 2.0 7.8 2.3 140 0,25 76 240
Ybx3-200l-4 30 56.6 1485 93.6 0,86 2.0 7.3 2.3 191 0,45 76 315
Ybx3-225s-4 37 69.6 1485 93.9 0,86 2.0 7.4 2.3 236 0,64 78 375
Ybx3-225m-4 45 84.4 1485 94.2 0,86 2.0 7.4 2.3 287 0,74 78 400
Ybx3-250m-4 55 102.7 1485 94.6 0,86 2.2 7.4 2.3 350 1.05 79 510
Ybx3-280s-4 75 136.3 1490 95.0 0,88 2.0 6.9 2.3 478 1.75 80 680
Ybx3-280m-4 90 163.2 1490 95.2 0,88 2.0 6.9 2.3 573 2.08 80 755
Ybx3-315s-4 110 196.8 1485 95.4 0,89 2.0 7.0 2.2 700 3.33 88 1080
Ybx3-315m-4 132 235.7 1485 95.6 0,89 2.0 7.0 2.2 840 3.71 88 1200
Ybx3-315l1-4 160 285.1 1485 95.8 0,89 2.0 7.1 2.2 1019 4.31 88 1270
Ybx3-315l2-4 200 351.7 1485 96.0 0,90 2.0 7.1 2.2 1273 5.12 88 1370
Ybx3-355m-4 250 439.6 1490 96.0 0,90 2.0 7.1 2.2 1592 10.02 95 1847
Ybx3-355l-4 315 553.9 1490 96.0 0,90 2.0 7.1 2.2 2006 10.95 95 2025
Σύγχρονη ταχύτητα 1000 (r/min)
Ybx3-132s-6 3 7.2 970 85.6 0,74 2.0 6.8 2.1 29 0,04 69 75
Ybx3-132m1-6 4 9.5 970 86.8 0,74 2.0 6.8 2.1 38 0,05 69 90
Ybx3-132m2-6 5.5 12.7 970 88.0 0,75 2.0 7.0 2.1 53 0,07 69 100
Ybx3-160m-6 7.5 16.2 980 89.1 0,79 2.0 7.0 2.1 72 0,14 73 170
Ybx3-160l-6 11 23.1 980 90.3 0,80 2.0 7.2 2.1 105 0,19 73 195
Ybx3-180l-6 15 30.9 985 91.2 0,81 2.0 7.3 2.1 143 0,31 73 225
Ybx3-200l1-6 18.5 37.8 985 91.7 0,81 2.0 7.3 2.1 177 0,44 73 285
Ybx3-200l2-6 22 44.8 985 92.2 0,81 2.0 7.4 2.1 210 0,55 73 300
Ybx3-225m-6 30 59.1 990 92.9 0,83 2.0 6.9 2.1 287 0,82 74 360
Ybx3-250m-6 37 71.7 990 93.3 0,84 2.0 7.1 2.1 353 1.43 76 475
Ybx3-280s-6 45 85.8 990 93.7 0,85 2.0 7.3 2.0 430 2.22 78 625
Ybx3-280m-6 55 103.3 990 94.1 0,86 2.0 7.3 2.0 525 2.68 78 705
Ybx3-315s-6 75 143.4 990 94.6 0,84 2.0 6.6 2.0 716 3.91 83 1010
Ybx3-315m-6 90 169.5 990 94.9 0,85 2.0 6.7 2.0 860 4.42 83 1120
Ybx3-315l1-6 110 206.8 990 95.1 0,85 2.0 6.7 2.0 1051 5.50 83 1215
Ybx3-315l2-6 132 244.4 990 95.4 0,86 2.0 6.8 2.0 1261 6.81 83 1330
Ybx3-355m1-6 160 295.7 990 95.6 0,86 1.8 6.8 2.0 1528 10.63 85 1735
Ybx3-355m2-6 200 364.6 990 95.8 0,87 1.8 6.8 2.0 1910 12.15 85 1890
Ybx3-355l-6 250 455.7 990 95.8 0,87 1.8 6.8 2.0 2388 15.65 85 2125
Σύγχρονη ταχύτητα 7500 (r/min)
Ybx3-132s-8 2.2 5.7 710 81.9 0,71 1.8 6.7 2.0 28 0,04 64 80
Ybx3-132m-8 3 7.5 710 83.5 0,73 1.8 6.9 2.0 38 0,05 64 90
Ybx3-160m1-8 4 9.8 720 84.8 0,73 1.9 6.9 2.0 51 0,09 68 161
Ybx3-160m2-8 5.5 13.1 720 86.2 0,74 1.9 6.9 2.0 70 0,12 68 173
Ybx3-160l-8 7.5 17.4 720 87.3 0,75 1.9 6.6 2.0 96 0,17 68 202
Ybx3-180l-8 11 25.2 730 88.6 0,75 2.0 6.6 2.0 140 0,26 70 223
Ybx3-200l-8 15 33.5 730 89.6 0,76 2.0 6.8 2.0 191 0,36 70 275
Ybx3-225s-8 18.5 41.0 730 90.1 0,76 1.9 6.8 2.0 236 0,54 73 315
Ybx3-225m-8 22 47.3 730 90.6 0,78 1.9 7.0 2.0 280 0,64 73 335
Ybx3-250m-8 30 63.2 730 91.3 0,79 1.9 6.7 2.0 382 0,97 75 440
Ybx3-280s-8 37 77.5 735 91.8 0,79 1.9 6.7 2.0 471 1.61 76 600
Ybx3-280m-8 45 93.9 735 92.2 0,79 1.9 6.7 2.0 573 1.85 76 665
Ybx3-315s-8 55 111.5 740 92.5 0,81 1.8 6.8 2.0 700 3.93 82 960
Ybx3-315m-8 75 151.1 740 93.1 0,81 1.8 6.3 2.0 955 5.38 82 1140
Ybx3-315l1-8 90 178.5 740 93.4 0,82 1.8 6.4 2.0 1146 6.40 82 1215
Ybx3-315l2-8 110 217.5 740 93.7 0,82 1.8 6.4 2.0 1401 7.51 82 1295
Ybx3-355m1-8 132 260.2 740 94.0 0,82 1.8 6.4 2.0 1681 11.82 89 1705
Ybx3-355m2-8 160 314.4 740 94.3 0,82 1.8 6.4 2.0 2037 14.42 89 1845
Ybx3-355l-8 200 387.0 740 94.6 0,83 1.8 6.4 2.0 2547 18.74 89 2070
Σύγχρονη ταχύτητα 600 (r/min)
Ybx3-315s-10 45 99.1 590 92.0 0,75 1.5 6.2 2.0 716 3.93 82 950
Ybx3-315m-10 55 121.1 590 92.0 0,75 1.5 6.2 2.0 875 4.78 82 1085
Ybx3-315l1-10 75 161.6 590 92.8 0,76 1.5 5.8 2.0 1194 6.40 82 1200
Ybx3-315l2-10 90 191.4 590 92.8 0,77 1.5 5.9 2.0 1433 7.51 82 1275
Ybx3-355m1-10 110 229.9 590 93.2 0,78 1.3 6.0 2.0 1751 11.84 90 1690
Ybx3-355m2-10 132 274.1 590 93.8 0,78 1.3 6.1 2.0 2101 14.44 90 1830
Ybx3-355l-10 160 332.3 590 93.8 0,78 1.3 6.1 2.0 2547 17.91 90 2015
Σημείωση: Η ποιότητα μηχανών στον πίνακα υπολογίζεται θεωρητικά και παρεκκλίνει από την πραγματική αξία. Είναι για την αναφορά μόνο. Το πραγματικό βάρος της μηχανής λαμβάνεται ως κριτήριο.
