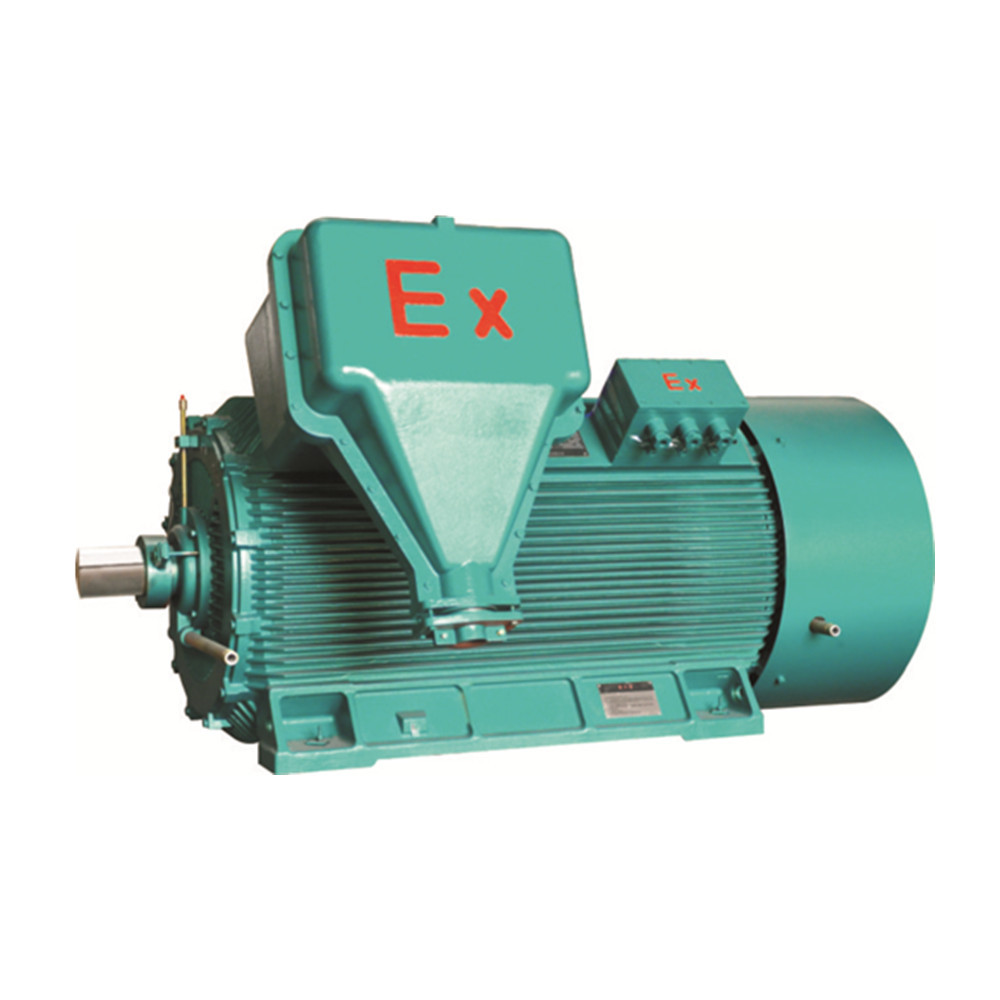

Explosionproof πλαίσιο μηχανών H355 H560 YBX2 3551-2 IMB3 HV
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | Simo Motor |
| Πιστοποίηση | 3C, CE, GOST, CNAS, UL, QMS,EMS |
| Αριθμό μοντέλου | YBX2 τριφασική ασύγχρονη μηχανή υψηλής αποδοτικότητας σειράς HV explosionproof |
| Ποσότητα παραγγελίας min | 1 |
| Συσκευασία λεπτομέρειες | Στερεά ξύλινη συσκευασία |
| Χρόνος παράδοσης | 50-60 εργάσιμες ημέρες |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Τύπος | Explosionproof ασύγχρονη μηχανή YBX2 3551-2 HV | Πλαίσιο | H355-H560 |
|---|---|---|---|
| Τάση | 6kV, 10kV | Αριθ. Από τους πόλους | 2P, 4P, 6P, 8P, 10P |
| Βαθμός αποδοτικότητας | GB30254 βαθμός 2 | Σημάδι explosionproof | Exd ΙΙ Β T4 ΜΒ |
| Δύναμη | 185KW | Συχνότητα | 50Hz, μεταβλητός έλεγχος ταχύτητας συχνότητας |
| δροσίζοντας τύπος | IC411, IC416 | Τοποθετώντας τύπος | IM B3, IM B35, IM V15, Κ.ΛΠ. |
| Υψηλό φως | Ηλεκτρικοί κινητήρες IMB3 HV,H560 explosionproof μηχανές πλαισίων,3551-2 explosionproof μηχανές |
||
Περιγραφή προϊόντων
YBX2-3551-2-185-IP55-κατηγορία FIM b3-Exd ΙΙ τριφασική ασύγχρονη μηχανή υψηλής αποδοτικότητας BT4 ΜΒ HV explosionproof
Μηχανή Paramaters
| Τύπος: | YBX2-3551-2-185-IP55-κατηγορία FIM b3-Exd ΙΙ τριφασική ασύγχρονη μηχανή υψηλής αποδοτικότητας BT4 ΜΒ HV explosionproof | ||
| Εκτιμημένη δύναμη | 185 | Κλειδωμένο τρέχον/εκτιμημένο ρεύμα | 7.0 |
| Εκτιμημένο ρεύμα | 22.8 | Μέγιστη ροπή/εκτιμημένη ροπή | 2.0 |
| Ταχύτητα | 2985 | Περιστροφική αδράνεια | 3 |
| Αποδοτικότητα | 93.0 | Περιστροφική αδράνεια Onload | 12 |
| Παράγοντας δύναμης | 0,84 | Βάρος | 2085 |
| Κλειδωμένη ροπή/εκτιμημένη ροπή | 0,7 | ||
Τεχνικά πλεονεκτήματα
YBX2 η explosionproof τριφασική ασύγχρονη μηχανή υψηλής τάσης σειράς μπορεί να αντικαταστήσει τη explosionproof τριφασική ασύγχρονη μηχανή υψηλής τάσης σειράς YB560~710 (δροσίζοντας δομή σωλήνων IC511). Και το explosionproof σημάδι είναι ExdBT4Ⅱ ΜΒ, το οποίο μπορεί να αντικαταστήσει Exd Ⅱ AT1Gb, Exd Ⅱ AT2 ΜΒ, Exd Ⅱ AT3 ΜΒ, Exd Ⅱ AT4 ΜΒ, Exd Ⅱ BT1Gb, Exd Ⅱ BT2 ΜΒ και Exd Ⅱ BT3 ΜΒ.
YBX2-3551-2-185-IP55-κατηγορία το FIM b3-Exd ΙΙ τριφασική ασύγχρονη μηχανή υψηλής αποδοτικότητας BT4 ΜΒ HV explosionproof έχει τα χαρακτηριστικά εκτιμημένης της 185kW δύναμης, 22.8A του εκτιμημένου ρεύματος, 2985 r/min της ταχύτητας, 93,0% της αποδοτικότητας, 0,84 μαρούλι φ του παράγοντα δύναμης. Και η κλειδωμένη ροπή της που εκτιμάται toprque είναι 0,7, το κλειδωμένο τρέχον εκτιμημένο ρεύμα είναι 7,0, η μέγιστη εκτιμημένη ροπή ροπή είναι 2,0, η περιστροφική αδράνεια είναι 3, onload η περιστροφική αδράνεια είναι 12 και το βάρος είναι το 2085.
Χαρακτηριστικά γνωρίσματα προϊόντων
Αυτή η σειρά μηχανής έχει τα πλεονεκτήματα, όπως η άριστη explosionproof ιδιοκτησία, υψηλή αξιοπιστία, συμπαγής δομή, χρηματοκιβώτιο, προστασία του περιβάλλοντος, χαμηλή δόνηση, χαμηλού θορύβου, εύκολος να εγκαταστήσει και να διατηρήσει.
Όροι λειτουργίας
Η περιβαλλοντική θερμοκρασία είναι -15℃~+40℃ Ύψος ≤1KM και μηνιαία μέση υγρασία ≤90% αέρα (εάν η θερμοκρασία είναι 25℃).
Ευρεία εφαρμογή
Αυτή η σειρά μηχανής μπορεί να εφαρμοστεί ευρέως για να οδηγήσει τα διαφορετικά είδη γενικών μηχανών, όπως ο συμπιεστής, υδραντλία, θραυστήρας, βαρούλκο, να υποβάλουν σε φυγοκέντρωση, τέμνουσα μηχανή, μεταφορείς και ούτω καθεξής. YB2, explosionproof τριφασική ασύγχρονη μηχανή υψηλής τάσης σειράς YBX2 μπορεί πάντα να παρέχει την άριστη κινητήρια δύναμη και να ικανοποιήσει καλά την ανάγκη του πελάτη κανένα θέμα στο εσωτερικό, υπαίθριο, οροπέδιο, τον τύπο υγρός-θερμότητας ή άλλες συνθήκες εργασίας.
Επίδειξη σχεδιαγράμματος
Διαθέσιμοι τύποι των YBX2
|
Τύπος |
KW Εκτιμημένη δύναμη |
Α Εκτιμημένο ρεύμα |
r/min Ταχύτητα |
% Αποδοτικότητα |
Cosφ Παράγοντας δύναμης |
Κλειδωμένη ροπή Εκτιμημένη ροπή |
Κλειδωμένος Τρέχων Εκτιμημένο ρεύμα |
Μέγιστη ροπή Εκτιμημένη ροπή |
Στιγμή της αδράνειας κλ•τετρ.μέτρο |
Στιγμή φορτίων της αδράνειας κλ•τετρ.μέτρο |
Βάρος Κλ |
| Σύγχρονη ταχύτητα 3000 r/min | |||||||||||
| Ybx2-3551-2 | 185 | 22.8 | 2985 | 93.0 | 0,84 | 0,7 | 7.0 | 2.0 | 3 | 12 | 2085 |
| Ybx2-3552-2 | 200 | 24.6 | 2985 | 93.2 | 0,84 | 0,7 | 7.0 | 2.0 | 3 | 13 | 2135 |
| Ybx2-3553-2 | 220 | 27.0 | 2985 | 93.3 | 0,84 | 0,7 | 7.0 | 2.0 | 4 | 14 | 2180 |
| Ybx2-3554-2 | 250 | 30.7 | 2985 | 93.4 | 0,84 | 0,7 | 7.0 | 2.0 | 4 | 16 | 2290 |
| Ybx2-3555-2 | 280 | 33.5 | 2985 | 93.6 | 0,86 | 0,7 | 7.0 | 2.0 | 5 | 17 | 2320 |
| Ybx2-4001-2 | 315 | 37.5 | 2985 | 93.9 | 0,86 | 0,7 | 7.0 | 2.0 | 6 | 19 | 3030 |
| Ybx2-4002-2 | 355 | 42.2 | 2985 | 94.1 | 0,86 | 0,7 | 7.0 | 2.0 | 6 | 21 | 3125 |
| Ybx2-4003-2 | 400 | 47.4 | 2985 | 94.5 | 0,86 | 0,7 | 7.0 | 2.0 | 7 | 23 | 3235 |
| Ybx2-4004-2 | 450 | 53.2 | 2985 | 94.7 | 0,86 | 0,7 | 7.0 | 2.0 | 7 | 26 | 3250 |
| Ybx2-4501-2 | 500 | 58.2 | 2985 | 95.0 | 0,87 | 0,7 | 7.0 | 2.0 | 8 | 28 | 3520 |
| Ybx2-4502-2 | 560 | 65.1 | 2985 | 95.1 | 0,87 | 0,7 | 7.0 | 2.0 | 8 | 31 | 3590 |
| Ybx2-4503-2 | 630 | 73.2 | 2985 | 95.2 | 0,87 | 0,7 | 7.0 | 2.0 | 9 | 34 | 3755 |
| Ybx2-4504-2 | 710 | 82.4 | 2985 | 95.3 | 0,87 | 0,7 | 7.0 | 2.0 | 9 | 37 | 3830 |
| Ybx2-5001-2 | 800 | 91.5 | 2985 | 95.6 | 0,88 | 0,7 | 7.0 | 2.0 | 17 | 41 | 5420 |
| Ybx2-5002-2 | 900 | 102.8 | 2985 | 95.7 | 0,88 | 0,7 | 7.0 | 2.0 | 18 | 45 | 5565 |
| Ybx2-5003-2 | 1000 | 114.1 | 2985 | 95.8 | 0,88 | 0,7 | 7.0 | 2.0 | 19 | 48 | 5725 |
| Ybx2-5004-2 | 1120 | 127.7 | 2985 | 95.9 | 0,88 | 0,7 | 7.0 | 2.0 | 21 | 52 | 5895 |
| Ybx2-5601-2 | 1250 | 140.6 | 2985 | 96.1 | 0,89 | 0,7 | 7.0 | 2.0 | 30 | 56 | 8100 |
| Ybx2-5602-2 | 1400 | 157.3 | 2985 | 96.2 | 0,89 | 0,7 | 7.0 | 2.0 | 32 | 61 | 8180 |
| Ybx2-5603-2 | 1600 | 179.6 | 2985 | 96.3 | 0,89 | 0,7 | 7.0 | 2.0 | 35 | 66 | 8250 |
| Σύγχρονη ταχύτητα 1500 r/min | |||||||||||
| Ybx2-3551-4 | 185 | 22.7 | 1485 | 93.4 | 0,84 | 0,8 | 6.5 | 2.0 | 6 | 67 | 2420 |
| Ybx2-3552-4 | 200 | 24.5 | 1485 | 93.6 | 0,84 | 0,8 | 6.5 | 2.0 | 6 | 72 | 2485 |
| Ybx2-3553-4 | 220 | 26.9 | 1485 | 93.7 | 0,84 | 0,8 | 6.5 | 2.0 | 7 | 78 | 2545 |
| Ybx2-3554-4 | 250 | 30.5 | 1485 | 93.8 | 0,84 | 0,8 | 6.5 | 2.0 | 7 | 87 | 2630 |
| Ybx2-3555-4 | 280 | 34.2 | 1485 | 93.9 | 0,84 | 0,8 | 6.5 | 2.0 | 8 | 97 | 2685 |
| Ybx2-4001-4 | 315 | 37.9 | 1485 | 94.1 | 0,85 | 0,8 | 6.5 | 2.0 | 9 | 108 | 3100 |
| Ybx2-4002-4 | 355 | 42.6 | 1485 | 94.3 | 0,85 | 0,8 | 6.5 | 2.0 | 10 | 120 | 3195 |
| Ybx2-4003-4 | 400 | 48.0 | 1485 | 94.4 | 0,85 | 0,8 | 6.5 | 2.0 | 11 | 133 | 3265 |
| Ybx2-4004-4 | 450 | 53.9 | 1485 | 94.6 | 0,85 | 0,8 | 6.5 | 2.0 | 12 | 147 | 3350 |
| Ybx2-4501-4 | 500 | 59.0 | 1485 | 94.8 | 0,86 | 0,8 | 6.5 | 2.0 | 15 | 161 | 3935 |
| Ybx2-4502-4 | 560 | 66.0 | 1485 | 95.0 | 0,86 | 0,8 | 6.5 | 2.0 | 16 | 178 | 3980 |
| Ybx2-4503-4 | 630 | 74.0 | 1485 | 95.2 | 0,86 | 0,8 | 6.5 | 2.0 | 18 | 197 | 4145 |
| Ybx2-4504-4 | 710 | 83.3 | 1485 | 95.4 | 0,86 | 0,8 | 6.5 | 2.0 | 19 | 218 | 4310 |
| Ybx2-5001-4 | 800 | 93.7 | 1485 | 95.5 | 0,86 | 0,8 | 6.5 | 2.0 | 36 | 241 | 5810 |
| Ybx2-5002-4 | 900 | 105.3 | 1485 | 95.6 | 0,86 | 0,8 | 6.5 | 2.0 | 38 | 266 | 5980 |
| Ybx2-5003-4 | 1000 | 116.9 | 1485 | 95.7 | 0,86 | 0,8 | 6.5 | 2.0 | 40 | 290 | 6125 |
| Ybx2-5004-4 | 1120 | 130.8 | 1485 | 95.8 | 0,86 | 0,8 | 6.5 | 2.0 | 41 | 318 | 6220 |
| Ybx2-5601-4 | 1250 | 144.0 | 1485 | 96.0 | 0,87 | 0,7 | 6.5 | 2.0 | 65 | 347 | 8280 |
| Ybx2-5602-4 | 1400 | 161.3 | 1485 | 96.0 | 0,87 | 0,7 | 6.5 | 2.0 | 70 | 380 | 8580 |
| Ybx2-5603-4 | 1600 | 184.1 | 1485 | 96.1 | 0,87 | 0,7 | 6.5 | 2.0 | 77 | 421 | 8920 |
| Σύγχρονη ταχύτητα 1000 r/min | |||||||||||
| Ybx2-3553-6 | 160 | 20.7 | 988 | 93.0 | 0,80 | 0,8 | 6.0 | 2.0 | 7 | 157 | 2515 |
| Ybx2-3554-6 | 185 | 23.9 | 988 | 93.2 | 0,80 | 0,8 | 6.0 | 2.0 | 8 | 180 | 2590 |
| Ybx2-3555-6 | 200 | 25.8 | 988 | 93.4 | 0,80 | 0,8 | 6.0 | 2.0 | 9 | 193 | 2680 |
| Ybx2-4001-6 | 220 | 27.6 | 988 | 93.5 | 0,82 | 0,8 | 6.0 | 2.0 | 13 | 210 | 3080 |
| Ybx2-4002-6 | 250 | 31.3 | 988 | 93.7 | 0,82 | 0,8 | 6.0 | 2.0 | 14 | 236 | 3150 |
| Ybx2-4003-6 | 280 | 35.0 | 988 | 93.9 | 0,82 | 0,8 | 6.0 | 2.0 | 15 | 262 | 3210 |
| Ybx2-4004-6 | 315 | 39.2 | 988 | 94.2 | 0,82 | 0,8 | 6.0 | 2.0 | 16 | 291 | 3270 |
| Ybx2-4501-6 | 355 | 43.6 | 988 | 94.4 | 0,83 | 0,8 | 6.0 | 2.0 | 29 | 325 | 3940 |
| Ybx2-4502-6 | 400 | 49.1 | 988 | 94.4 | 0,83 | 0,8 | 6.0 | 2.0 | 31 | 361 | 4075 |
| Ybx2-4503-6 | 450 | 55.1 | 988 | 94.7 | 0,83 | 0,8 | 6.0 | 2.0 | 33 | 401 | 4215 |
| Ybx2-4504-6 | 500 | 61.0 | 988 | 95.0 | 0,83 | 0,8 | 6.0 | 2.0 | 36 | 441 | 4370 |
| Ybx2-5001-6 | 560 | 68.3 | 988 | 95.1 | 0,83 | 0,8 | 6.0 | 2.0 | 47 | 487 | 5860 |
| Ybx2-5002-6 | 630 | 76.7 | 988 | 95.2 | 0,83 | 0,8 | 6.0 | 2.0 | 50 | 540 | 6030 |
| Ybx2-5003-6 | 710 | 86.3 | 988 | 95.4 | 0,83 | 0,8 | 6.0 | 2.0 | 54 | 600 | 6240 |
| Ybx2-5004-6 | 800 | 97.1 | 988 | 95.5 | 0,83 | 0,8 | 6.0 | 2.0 | 59 | 666 | 6465 |
| Ybx2-5601-6 | 900 | 107.8 | 988 | 95.6 | 0,84 | 0,7 | 6.0 | 2.0 | 100 | 737 | 8170 |
| Ybx2-5602-6 | 1000 | 119.7 | 988 | 95.7 | 0,84 | 0,7 | 6.0 | 2.0 | 110 | 806 | 8460 |
| Ybx2-5603-6 | 1120 | 133.9 | 988 | 95.8 | 0,84 | 0,7 | 6.0 | 2.0 | 115 | 888 | 8755 |
| Ybx2-5604-6 | 1250 | 149.2 | 988 | 96.0 | 0,84 | 0,7 | 6.0 | 2.0 | 120 | 974 | 9060 |
| Σύγχρονη ταχύτητα 750 r/min | |||||||||||
| Ybx2-4001-8 | 160 | 21.8 | 743 | 92.9 | 0,76 | 0,8 | 5.5 | 2.0 | 14 | 317 | 3130 |
| Ybx2-4002-8 | 185 | 25.2 | 743 | 93.1 | 0,76 | 0,8 | 5.5 | 2.0 | 15 | 362 | 3200 |
| Ybx2-4003-8 | 200 | 26.8 | 743 | 93.3 | 0,77 | 0,8 | 5.5 | 2.0 | 16 | 389 | 3260 |
| Ybx2-4004-8 | 220 | 29.4 | 743 | 93.4 | 0,77 | 0,8 | 5.5 | 2.0 | 17 | 424 | 3320 |
| Ybx2-4501-8 | 250 | 33.0 | 743 | 93.5 | 0,78 | 0,8 | 5.5 | 2.0 | 26 | 477 | 3745 |
| Ybx2-4502-8 | 280 | 36.9 | 743 | 93.7 | 0,78 | 0,8 | 5.5 | 2.0 | 29 | 529 | 3905 |
| Ybx2-4503-8 | 315 | 41.4 | 743 | 93.9 | 0,78 | 0,8 | 5.5 | 2.0 | 32 | 589 | 4060 |
| Ybx2-4504-8 | 355 | 46.6 | 743 | 94.0 | 0,78 | 0,8 | 5.5 | 2.0 | 36 | 657 | 4270 |
| Ybx2-5001-8 | 400 | 51.7 | 743 | 94.2 | 0,79 | 0,8 | 5.5 | 2.0 | 62 | 732 | 5685 |
| Ybx2-5002-8 | 450 | 58.1 | 743 | 94.3 | 0,79 | 0,8 | 5.5 | 2.0 | 66 | 814 | 5815 |
| Ybx2-5003-8 | 500 | 63.4 | 743 | 94.8 | 0,80 | 0,8 | 5.5 | 2.0 | 69 | 895 | 5990 |
| Ybx2-5004-8 | 560 | 71.0 | 743 | 94.9 | 0,80 | 0,8 | 5.5 | 2.0 | 73 | 991 | 6130 |
| Ybx2-5601-8 | 630 | 78.8 | 743 | 95.0 | 0,81 | 0,7 | 5.5 | 2.0 | 125 | 1100 | 7610 |
| Ybx2-5602-8 | 710 | 88.8 | 743 | 95.0 | 0,81 | 0,7 | 5.5 | 2.0 | 131 | 1224 | 7915 |
| Ybx2-5603-8 | 800 | 99.8 | 743 | 95.2 | 0,81 | 0,7 | 5.5 | 2.0 | 137 | 1360 | 8205 |
| Ybx2-5604-8 | 900 | 112.2 | 743 | 95.3 | 0,81 | 0,7 | 5.5 | 2.0 | 145 | 1508 | 8495 |
|
Σημείωση: Η αποδοτικότητα μηχανών καθορίζεται με τη μέθοδο συνιστώμενης αξίας για την περιπλανώμενη απώλεια. Η μάζα της μηχανής είναι η θεωρητική αξία, η οποία παρεκκλίνει από την πραγματική αξία. |
|||||||||||
